一 、概述

GJ型系列密封式快速壓緊制粉機是一種新型分析制樣設備，具有外型美觀大方，結構緊湊，制樣速度快，無粉塵污染，粉碎出的試樣粒度均勻、細微等特點。適用于煤炭、電力、冶金、地質、化工、科研等行業煤質化驗制樣部門。隨著新產品的不斷研制開發，品種已向多樣化、系列化方向發展，逐步形成了完整的系列。該系列產品性能穩定，質量可靠，制備的試樣完全符合GB474<煤樣的制備方法>標準要求。

二 、主要技術參數

三 、結構特征

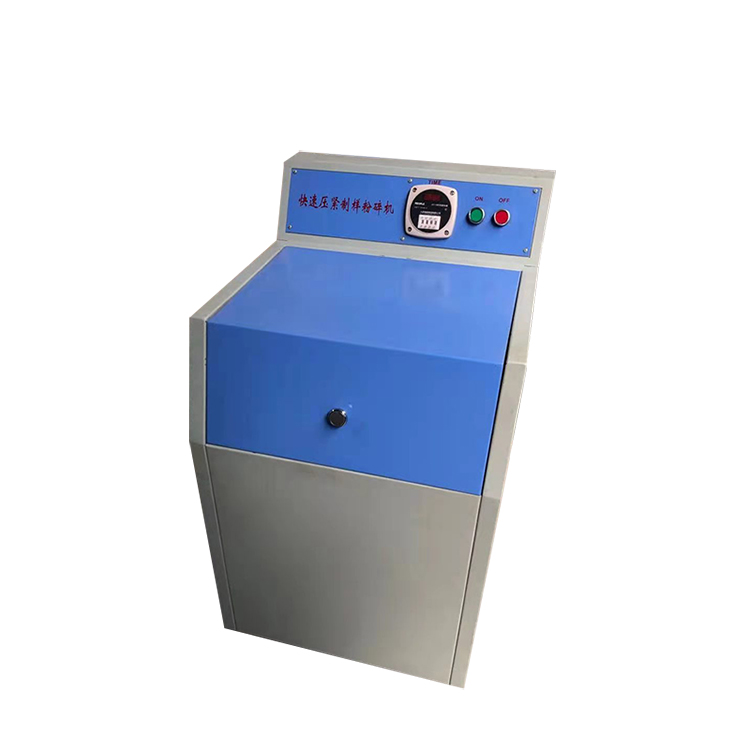

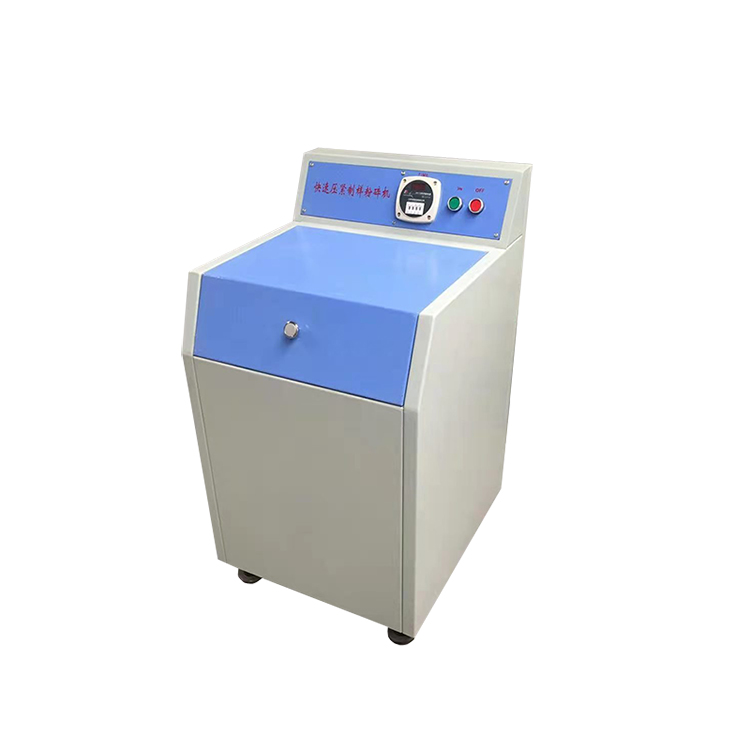

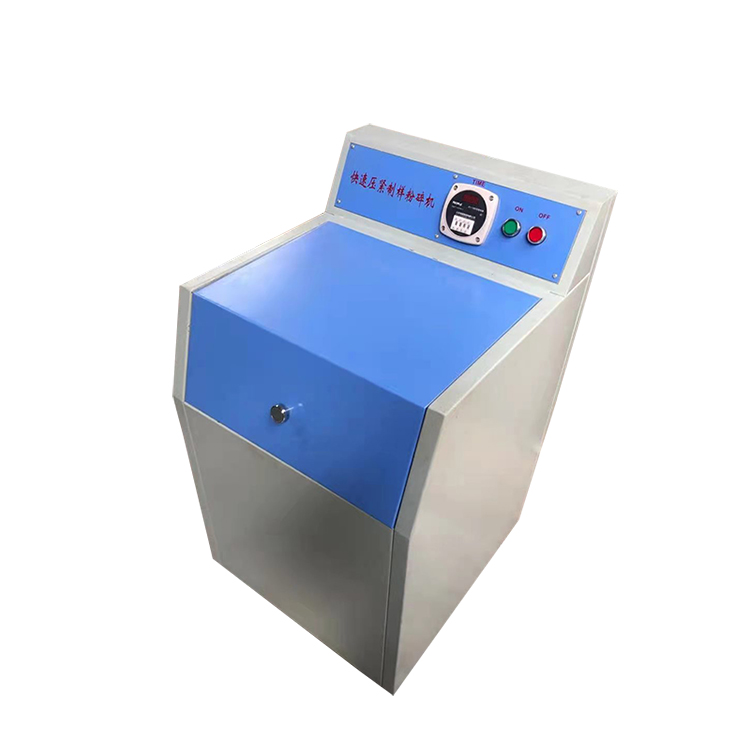

 GJ型密封式快速壓緊制粉機，通過安裝在電機軸端的偏心錘，將電機的回轉能量轉換為具有一定頻率的震蕩、沖擊力，使粉碎裝置的沖擊環、沖擊塊在料缽內對物料撞擊、碾壓和研磨，使物料達到粉碎的目的。其結構（見圖）主要由電機偏心錘、粉碎裝置、壓緊裝置、機架、機殼及定時器等主要部件組成。其中粉碎裝置由沖擊座、沖擊環、沖擊塊和壓蓋組成；壓緊裝置由高低支架、壓板和壓緊螺釘及蝶形螺母組成。

四 、使用方法及安全注意事項

1.    本機使用電源為50赫茲/380伏特的三相交流電源，用戶需自行配接380伏特/15安的三相交流閘刀開關，閘刀開關應安裝在距機器2-3米處，接線應安全可靠并又地線。
2.    將設備置于清潔、干燥、無腐蝕性氣體的地方，一般不打基礎，但需放平穩。在底座下墊上橡膠板，可有效地減輕工作時的振動和噪音。使用前打開產品的上蓋，將機殼與壓緊裝置的固定件拆除。
3.    為了減少和杜絕料樣混雜，使用前應將沖擊環、沖擊塊、沖擊座和壓蓋擦拭干凈，為了保證制樣的純度和準確可靠，最好先用少量試樣做一次清罐工作，然后正式加工制樣。
4.    將沖擊塊、沖擊環放入沖擊座內，待加工的料樣放入沖擊件間隙內，套上橡膠墊圈，蓋好壓蓋，擰緊壓緊裝置，最后將外罩該放下。
5.    接上電源，按實際需要工作時間調妥定時器，撳下啟動按鈕，由電動機帶動沖擊裝置作高頻振動，進行料樣的粉碎加工（煤樣工作時間一般為2分鐘）。
6.    待機器按調定時間停止運轉后，打開罩蓋，松開壓緊裝置，取下料罐，打開壓蓋，取出沖擊環、沖擊塊，倒出沖擊座中已粉碎的試樣，粒度一般在80-200目，可不做篩分，直接裝袋送交化驗室。
7.    壓緊裝置未擰緊、外罩蓋未放下前，不得通電運轉。電動機未挺穩時，不準打開外罩蓋松開壓緊裝置。
8. 料樣必須干燥，如潮濕可能沾在沖擊座內而不易倒出。每次加工的料樣重量和粒度不能超過規定的限度，必須保證裝料后沖擊塊和沖擊環之間有適應間隙，使電機回轉后，相互間有撞擊的工作間隙，不會因料多粒大而卡死。
9. 若要制備比200目更細的料樣，需適當延長粉碎時間，或在料缽中加入適量酒精燈溶劑，進行濕式粉碎加工，即可達到目的。
10. 每次使用后，應將粉碎裝置和壓緊裝置擦拭干凈，機器外部也需打掃清潔。

五 、常見故障原因及排除方法


快速壓緊裝置壓緊力調整方法：
調節滾輪軸上的二只內六角螺釘可調節壓緊力的大小。如壓緊力不夠，可在凹孔內加裝調整墊（彈性墊或金屬墊）以增加壓緊力。
注意：必須在切斷電源下才能進行調整。
